Double Ferrule Compression Fitting é uma solução de conexão de alta confiabilidade amplamente utilizada em instrumentação, hidráulica, semicondutores, proteção ambiental, pneumática e sistemas de fluidos industriais, adequada para tubos **1/16"~2" (2~50mm), com alta vedação, resistência à vibração, fácil instalação e manutenção e outras vantagens.
1. As características centrais das juntas de compressão dupla
1. Ampla gama de tamanhos aplicáveis
Imperial: 1/16", 1/8", 1/4", 3/8", 1/2", 3/4", 1", 1.5", 2"
Métrica: 2mm, 4mm, 6mm, 8mm, 10mm, 12mm, 15mm, 20mm, 25mm, 32mm, 40mm, 50mm
2. Fácil de desmontar e voltar a apertar

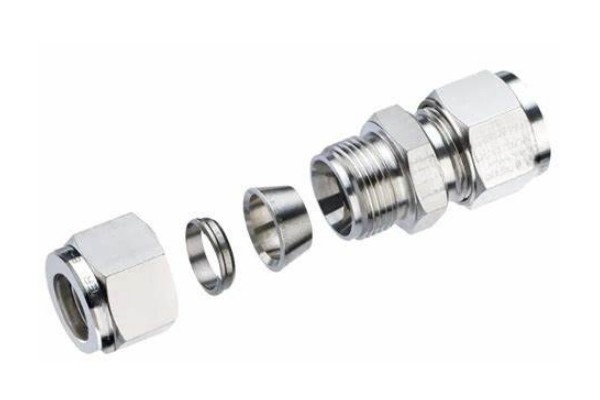

A estrutura de ponteira dupla (ponteira dianteira e ponteira traseira) fornece uma vedação mecânica de encaixe, que pode ser desmontada e montada várias vezes sem afetar a vedação.
Em comparação com ponteiras simples ou juntas de flange, não são necessárias soldaduras ou ferramentas especiais, e o tempo de instalação é reduzido em mais de 50%.
3. Uma variedade de materiais e estruturas estão disponíveis
Material: aço inoxidável 304/316, latão, Hastelloy, Monel, etc.
Forma de vedação: vedação metal-metal (alta temperatura e alta pressão), junta PTFE/EPDM (resistente à corrosão).
4. Excelente confiabilidade e desempenho
Pressão: Até 10.000 psi (690 bar) para aplicações hidráulicas, gasosas e químicas severas.
Anti-vibração: O design de ponteira dupla evita o afrouxamento e é adequado para ambientes de vibração, como compressores, bombas e motores.
2. Tipos comuns de juntas de ponteira dupla

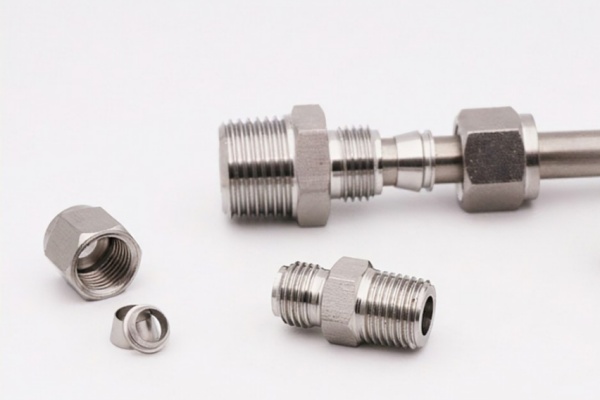

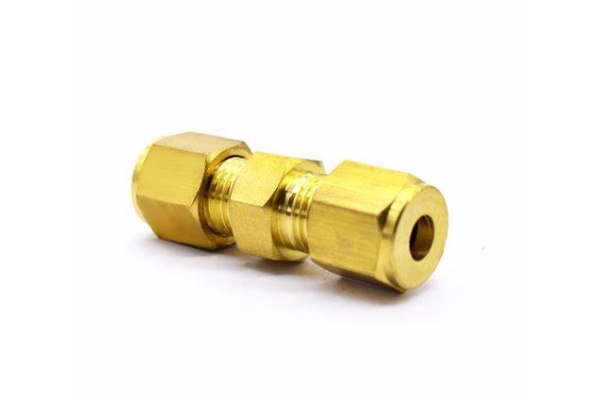

Conectores diretos
Cotovelo de 90°
45° cotovelo

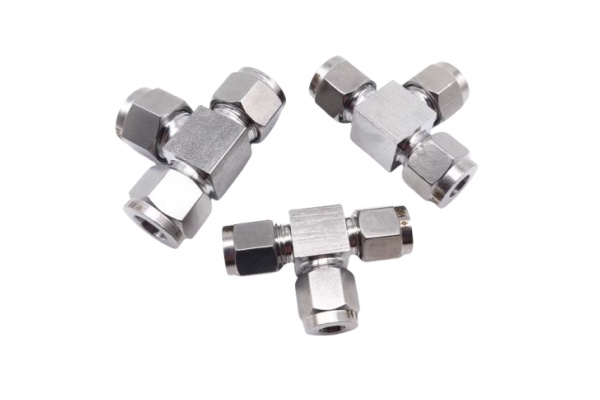

Juntas de tee
Conector cruzado
Adaptadores de tubo
3. Indústrias de aplicação típicas
1. Equipamento de proteção do ambiente (resíduos húmidos/resíduos sólidos/instalações de incineração)
Pontos aplicáveis:
Hidráulica (prensas, classificadores) – resistente a altas pressões e vibrações.
Tubos de biogás/gás de combustão (material 316L resistente à corrosão H₂S).
Monitorização do contador (prevenção de fugas no tubo de amostragem CEMS)
2. Indústria petroquímica
Pontos aplicáveis:
Tubulação de reator de alta temperatura e alta pressão (resistente ao ácido Hastelloy).
O GNL é transportado a baixas temperaturas (-200 °C permanece selado).
3. Semicondutores/produtos farmacêuticos
Pontos aplicáveis:
Fornecimento de gás/líquido de alta pureza (design não contaminante).
Equipamento de sala limpa (material aprovado pela FDA).
Em quarto lugar, o guia de seleção
1. Selecione o material de acordo com o meio
Água/vapor/ar: aço inoxidável 304
Água do mar/ácido/alcalino/Cl⁻: aço inoxidável 316L
Ácido forte (ácido sulfúrico/ácido clorídrico): Hastelloy C276
Óleo hidráulico/óleo de alta temperatura: Aço inoxidável niquelado
2. Selecione o modelo de acordo com a pressão
< 1000 psi: Ponteira dupla padrão 1000-6000 psi: > reforçada com alta pressão 6000 psi: Ultra alta pressão selada em metal
3. Precauções de instalação
Bico de corte: deve ser plano e sem rebarbas (use um cortador de tubo especial).
Controle de pré-carga: Use uma chave de torque para evitar ficar muito apertado ou muito solto.
Teste de estanqueidade: Faça o teste hermético/hidráulico após a instalação.
5. Resumo
Os acessórios de dupla compressão são uma solução de conexão de tubulação altamente confiável e fácil de manter.
Ideal para:
✅ Equipamento de proteção ambiental (resistência à corrosão, prevenção de fugas)
✅ Indústria petroquímica (resistência a alta pressão, resistência a vibrações)
✅ Fabrico de precisão (sem poluição, elevada limpeza)
✅ Semicondutores (equipamento CVD, equipamento de gravação)
Se necessitar de uma seleção de modelos ou parâmetros técnicos específicos, podemos fornecer condições de trabalho como média/pressão/temperatura para os engenheiros da KUNGFLEX recomendarem para si!
